Garaże, klatki schodowe, stadiony, tunele i projekty za granicą. Liczymy na własnych serwerach, więc raport dostajesz w dniach.
Każda kategoria ma własną stronę z realizacjami, zakresem analizy i odpowiedziami na najczęstsze pytania.
Garaże Wentylacja strumieniowa i oddymianie garaży podziemnych
Klatki schodowe Oddymianie i napowietrzanie klatek, korytarzy i holi
Obiekty złożone Stadiony, hale, galerie, teatry, muzea i wieżowce
Symulacje ewakuacji Modele ewakuacji: stadiony, hale, wieżowce, galerie
Infrastruktura Tunele drogowe i kolejowe, metro, dworce
Symulacje komfortu Komfort cieplny, przepływ powietrza, wiatr
Realizacje zagraniczne Bliski Wschód, Europa, obie Ameryki Przez zdjęcie przechodzi płaszczyzna przekroju i pokazuje wynik symulacji tego budynku. Kliknij kartę, żeby zobaczyć, co sprawdzaliśmy.
Warszawa
PGE Narodowy
Stadion narodowy
Co sprawdzaliśmy
Zdjęcie: Wikimedia Commons, fot. Arne Müseler (arne-mueseler.com), CC BY-SA 3.0 DE
Świnoujście
Tunel pod Świną
Drogowy tunel pod cieśniną Świna
Co sprawdzaliśmy
Warszawa
Varso Tower
Wieżowiec, 310 m
Co sprawdzaliśmy
Warszawa
Q22
Wieżowiec biurowy
Co sprawdzaliśmy
Wizualizacja: Kuryłowicz & Associates (via archinea.pl)
Warszawa
Mennica Legacy Tower
Wieżowiec biurowy, garaż podziemny
Co sprawdzaliśmy
Zdjęcie: Wikimedia Commons, fot. Adrian Grycuk, CC BY-SA 3.0 pl
Pireus, Grecja
Piraeus Tower
Wieżowiec biurowy, 24 kondygnacje
Co sprawdzaliśmy
Zdjęcie: ArchDaily, fot. Nikos Daniilidis
Kraków
Tauron Arena
Hala widowiskowo-sportowa, 22 tys. widzów
Co sprawdzaliśmy
Zdjęcie: Wikimedia Commons, fot. Piotr Tomaszewski (fly4pix.pl), CC BY-SA 4.0
Warszawa
Muzeum Getta Warszawskiego
Muzeum (nowa siedziba)
Co sprawdzaliśmy
Warszawa
Elektrownia Powiśle
Rewitalizacja dawnej elektrowni
Co sprawdzaliśmy
Göteborg, Szwecja
Karlatornet
Wieżowiec mieszkalny, 246 m
Co sprawdzaliśmy
Zdjęcie: Wikimedia Commons, fot. ArildV (Arild Vågen), CC BY-SA 4.0
Kraków
Filharmonia Krakowska
Sala koncertowa
Co sprawdzaliśmy
Zdjęcie: Wikimedia Commons, fot. Zygmunt Put (Zetpe0202), CC BY-SA 4.0
Warszawa
Skyliner
Wieżowiec biurowy
Co sprawdzaliśmy
Kraków
Górka Narodowa
Osiedle mieszkaniowe, garaże podziemne kolejnych etapów
Co sprawdzaliśmy
Gdańsk
Muzeum Westerplatte i Wojny 1939
Muzeum historyczne
Co sprawdzaliśmy
Wizualizacja: whitemad.pl, wizualizacja konkursowa MURO Architekci i in.
Brak realizacji w tej kategorii.
Symulacja jednego budynku to zwykle od 4 do 20 scenariuszy. Liczymy je równolegle na własnej serwerowni, razem z innymi budynkami, które są w pracy, więc nic nie czeka na wolny komputer.
Modele budujemy we własnym programie WizFDS, a symulacjami zajmuje się wydzielony dział CFD. Tylko w 2025 r. wykonaliśmy analizy dla ponad 700 projektów. W pilnych terminach raport jest gotowy nawet w 5 dni roboczych.

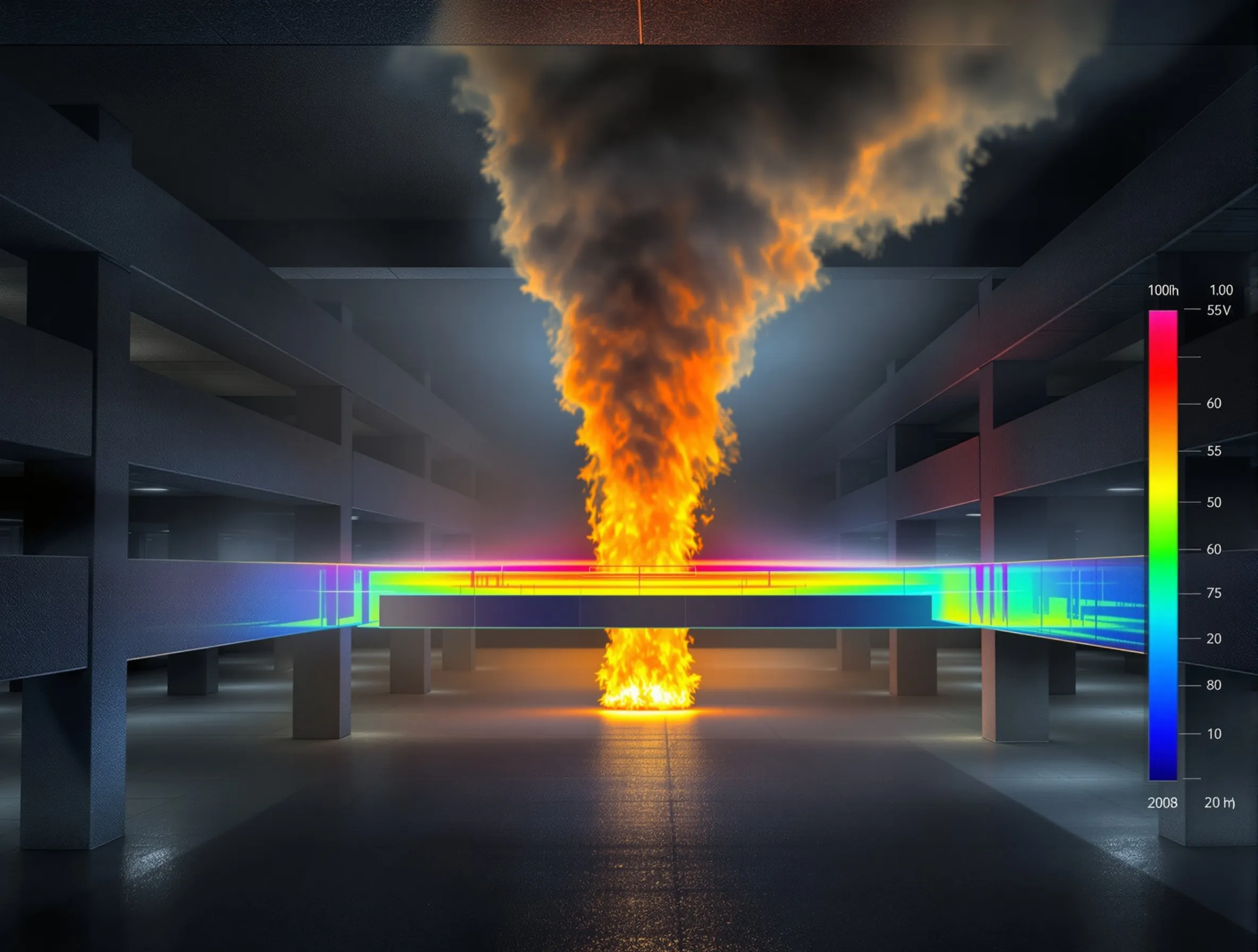

Symulacje CFD rozwoju pożaru najczęściej wykorzystuje się do weryfikacji skuteczności działania systemu wentylacji oddymiającej. Wykonujemy je dla obiektów o różnym przeznaczeniu:
Poprawność symulacji wielokrotnie weryfikowaliśmy podczas prób dymowych: w większości przypadków przepływy na odbiorze pokrywały się z wynikami modelu.
Analiza CFD oddymiania odpowiada na jedno pytanie: czy zaprojektowany system utrzyma warunki do ewakuacji i działań ratowniczych przez wymagany czas. Symulację pożaru prowadzimy w programie FDS dla scenariuszy przyjętych w strategii pożarowej obiektu, a wyniki porównujemy z kryteriami widzialności, temperatury i przepływu.
Wyniki symulacji wykorzystujemy w scenariuszach pożarowych, ekspertyzach technicznych i potwierdzamy próbami z gorącym dymem na odbiorze.
Dzięki wieloletniemu doświadczeniu stworzyliśmy dedykowany program przyspieszający tworzenie symulacji CFD. WizFDS to oprogramowanie otwarte (licencja GNU GPL v3), w całości sfinansowane przez F&K i udostępnione społeczności międzynarodowej.
W codziennej pracy liczymy w programie FDS, który modeluje m.in. transport ciepła i produktów spalania, wymiana ciepła przez promieniowanie i konwekcję, piroliza i rozprzestrzenianie płomieni oraz aktywacja tryskaczy oraz czujek dymu i ciepła i oddziaływanie kropli wody na płomień. Do analiz przepływu i komfortu używamy Ansys Fluent, do ewakuacji Pathfinder.
Grecja, Cypr, Szwecja, Wielka Brytania, Oman, Arabia Saudyjska, Meksyk. Raporty po angielsku, także pod marką partnera. Zapytania z zagranicy: office@fkce.pl
FAQ
Symulacja CFD (Computational Fluid Dynamics) to obliczeniowy model przepływu dymu i ciepła w budynku. Program dzieli przestrzeń na miliony komórek i liczy, jak w czasie pożaru zmieniają się temperatura, widzialność i stężenia gazów. Pozwala sprawdzić, czy oddymianie zapewni warunki do ewakuacji i działań ratowniczych.
Symulację CFD wykonuje się, gdy skuteczności oddymiania lub wentylacji pożarowej nie da się wykazać prostymi obliczeniami: w garażach z wentylacją strumieniową, w atriach, galeriach, tunelach, na stacjach metra oraz przy rozwiązaniach zamiennych uzgadnianych z komendantem wojewódzkim PSP.
Analiza CFD oddymiania to symulacja, która sprawdza, czy zaprojektowany system oddymiania utrzyma drogi ewakuacyjne wolne od dymu i odpowiednio chłodne przez wymagany czas. Wynikiem są pola widzialności, temperatury i prędkości przepływu, porównane z przyjętymi kryteriami oceny.
Mamy własną serwerownię z 300 procesorami wielowątkowymi i liczymy na niej wiele budynków równolegle, więc projekty nie czekają w kolejce. Modele budujemy we własnym programie WizFDS, a symulacjami zajmuje się wydzielony dział CFD. W pilnych terminach raport jest gotowy nawet w 5 dni roboczych.
Koszt zależy od wielkości obiektu, liczby scenariuszy pożarowych i wymaganej dokładności siatki obliczeniowej. Każdy projekt wyceniamy indywidualnie po otrzymaniu rzutów i opisu systemu wentylacji.
Tak. Pracujemy jako podwykonawca CFD dla biur projektowych, firm inżynierskich i dostawców wentylacji, także pod ich marką. Realizowaliśmy projekty m.in. w Grecji, na Cyprze, w Szwecji, Wielkiej Brytanii, Rumunii, Omanie, Arabii Saudyjskiej, Egipcie i Meksyku.
Opisz obiekt i termin. Przygotujemy zakres, liczbę scenariuszy i wycenę.
