Ocena zagrożenia wybuchem i ATEX
Klasyfikujemy strefy, liczymy wentylację rozcieńczającą i wskazujemy warunki, przy których pomieszczenie nie jest zagrożone wybuchem. Ocena, dokument zabezpieczenia przed wybuchem i wytyczne do projektu w jednym zespole.
ATEX kompleksowo
Od obliczeń po dokumenty. Nie przekazujemy tematu między firmami: obliczenia wentylacji, ocena i wytyczne dla projektantów powstają w jednym zespole.
Zamów ocenę-
Ocena zagrożenia wybuchem
Pomieszczenia i przestrzenie zagrożone wybuchem, strefy z częścią graficzną i źródła zapłonu.
-
Dokument zabezpieczenia przed wybuchem
Ocena ryzyka, środki ochronne i terminy przeglądów dla pracodawcy.
-
Klasyfikacja stref
Gazy i pary: strefy 0, 1, 2. Pyły: strefy 20, 21, 22.
-
Wentylacja rozcieńczająca
Stopień rozcieńczenia, dostępność wentylacji i wymagane strumienie powietrza.
-
Detekcja gazu i sterowania
Progi alarmowe, wentylacja awaryjna, odcięcie dopływu gazu i zasilania.
-
Wytyczne do projektu
Lokalizacja nawiewu i wywiewu, urządzenia w wykonaniu przeciwwybuchowym, zapisy do projektu wykonawczego.
Nie tylko stwierdzamy strefę. Liczymy, jak jej uniknąć.
Pomieszczenie zagrożone wybuchem to dla inwestora koszt i ograniczenia w całym budynku. Zanim je zakwalifikujemy, sprawdzamy obliczeniowo, czy wentylacja i sterowania mogą tę kwalifikację wykluczyć.
Ocena, która tylko klasyfikuje
- wskazuje pomieszczenia zagrożone wybuchem i rysuje strefy
- odsyła do normy bez obliczenia wentylacji
- zostawia inwestora z urządzeniami Ex i wymaganiami budowlanymi dla pomieszczenia zagrożonego wybuchem
Ocena F&K
- liczy strumień wentylacji i przyrost ciśnienia dla objętości netto pomieszczenia

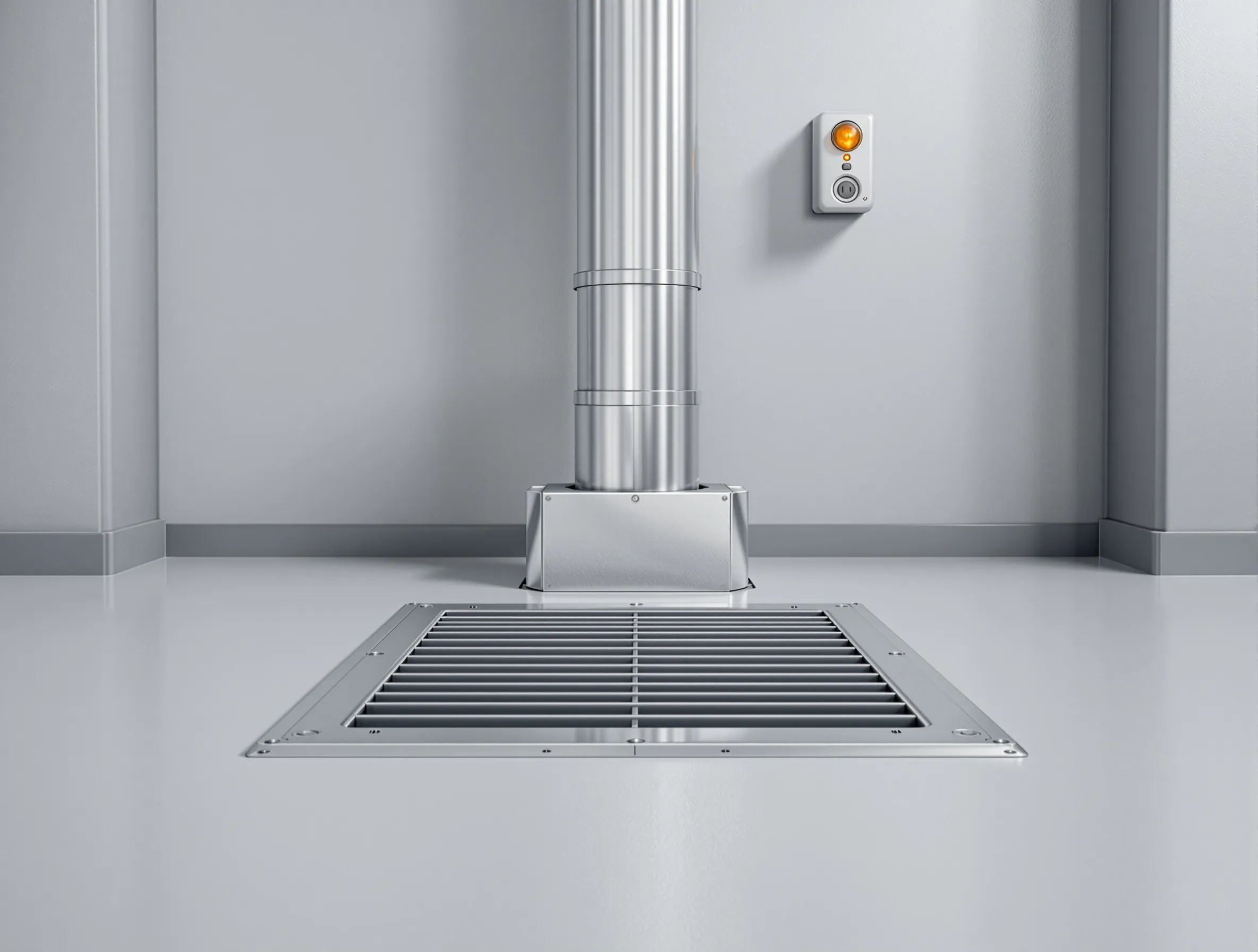

- wskazuje, skąd i ile powietrza trzeba usunąć, np. przy podłodze dla gazów cięższych od powietrza
- podaje warunki, przy których pomieszczenie nie jest zagrożone wybuchem, gotowe do wpisania w projekt
Przykład: klimatyzacja na R‑32 w budynku wysokościowym
Trzy pomieszczenia techniczne na kondygnacji podziemnej biurowca, z jednostkami klimatyzacji na palnym czynniku R-32. Dla objętości netto, po odjęciu zabudowy rozdzielni, przyrost ciśnienia w jednym z nich wychodził 5,33 kPa, czyli powyżej progu 5 kPa.
Kwalifikacja jako pomieszczenie zagrożone wybuchem wymusiłaby w budynku wysokościowym wydzielenie nowej strefy pożarowej. R-32 jest cięższy od powietrza i gromadzi się przy posadzce, więc rozwiązaniem był wywiew z dolnej strefy o wydajności co najmniej 155 m³/h. Warunek trafił do projektu wykonawczego, bez przebudowy układu budynku.
Gdzie wykonujemy oceny
- Klimatyzacja i pompy ciepła
- Czynniki palne R-32 i R-290 w pomieszczeniach technicznych.
- Akumulatorownie
- Ładowanie wózków widłowych i wydzielanie wodoru.
- Magazyny energii
- Gazy uwalniane z ogniw przy niekontrolowanym wzroście temperatury.
- Kotłownie gazowe
- Kotłownie, stacje redukcyjne i pomiarowe gazu.
- Lakiernie i ciecze palne
- Kabiny lakiernicze, mieszalnie, magazyny rozpuszczalników.
- Pyły palne
- Stolarnie, młyny, instalacje transportu proszków.
- Garaże
- Pojazdy zasilane LPG i gaz gromadzący się przy posadzce.
- Stacje paliw
- Dystrybutory, zbiorniki, stanowiska rozładunku.
Przy złożonej geometrii rozkład stężeń gazu sprawdzamy symulacją CFD, a dla zbiorników gazu płynnego na zewnątrz budynków wykonujemy analizy zagrożeń LPG.
Ocena zagrożenia wybuchem a DZPW
Dwa dokumenty z dwóch różnych porządków prawnych. Opracowujemy oba, tak żeby strefy i środki ochronne były w nich takie same.
| Cecha | Ocena zagrożenia wybuchem | Dokument zabezpieczenia przed wybuchem |
|---|---|---|
| Podstawa prawna | Rozporządzenie MSWiA z 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów, § 37 | Rozporządzenie Ministra Gospodarki z 8 lipca 2010 r. w sprawie minimalnych wymagań BHP związanych z możliwością wystąpienia w miejscu pracy atmosfery wybuchowej |
| Kto odpowiada | Inwestor, projektant lub użytkownik decydujący o procesie technologicznym | Pracodawca, przed udostępnieniem miejsca pracy |
| Zawartość | Pomieszczenia zagrożone wybuchem, strefy z dokumentacją graficzną, czynniki mogące zainicjować zapłon | Ocena ryzyka, środki ochronne, wykaz stref, terminy przeglądów, zasady koordynacji kilku pracodawców |
| Aktualizacja | Zalecamy rewizję przy każdej zmianie technologii, substancji lub wentylacji | Niezwłocznie po zmianie miejsca pracy, urządzeń lub organizacji pracy |
Jak pracujemy
- 1
Substancje i źródła uwolnień
Inwentaryzacja substancji palnych, miejsc możliwej emisji i stopni uwolnienia: ciągłego, pierwszego i drugiego stopnia.
- 2
Obliczenie wentylacji
Stopień rozcieńczenia i dostępność wentylacji według załącznika C normy PN-EN IEC 60079-10-1, z wymaganym strumieniem powietrza.
- 3
Przyrost ciśnienia
Sprawdzenie progu 5 kPa dla objętości netto pomieszczenia, po odjęciu zabudowy i urządzeń.
- 4
Strefy i część graficzna
Rodzaj i zasięg stref na rzutach i przekrojach, z lokalizacją źródeł emisji.
- 5
Warunki techniczne
Wydajność i miejsce wywiewu, detekcja gazu, sterowania i zasilanie awaryjne, opisane tak, żeby projektant branżowy mógł je przenieść wprost.
- 6
Dokument zabezpieczenia przed wybuchem
Dla zakładów pracy: ocena ryzyka i środki ochronne na podstawie wyników oceny.
Normy: PN-EN IEC 60079-10-1 (gazy), PN-EN 60079-10-2 (pyły), PN-EN 1127-1, PN-EN 60079-14 (dobór urządzeń).
FAQ
Najczęściej zadawane pytania
Czym różni się ocena zagrożenia wybuchem od dokumentu zabezpieczenia przed wybuchem?
Ocena zagrożenia wybuchem wynika z przepisów przeciwpożarowych i wskazuje pomieszczenia zagrożone wybuchem, strefy oraz źródła zapłonu. Dokument zabezpieczenia przed wybuchem wynika z przepisów BHP i opisuje, jak pracodawca chroni pracowników w tych strefach. W zakładzie pracy potrzebne są zwykle oba, a ocena jest punktem wyjścia do dokumentu.
Kto ma obowiązek wykonać ocenę zagrożenia wybuchem?
Zgodnie z rozporządzeniem w sprawie ochrony przeciwpożarowej budynków oceny dokonuje inwestor, projektant lub użytkownik decydujący o procesie technologicznym. Dokument zabezpieczenia przed wybuchem sporządza pracodawca, zanim udostępni miejsce pracy.
Czy każda kotłownia gazowa jest pomieszczeniem zagrożonym wybuchem?
Nie. Decyduje ocena: rodzaj i miejsce możliwych uwolnień, wentylacja i przyrost ciśnienia przy ewentualnym wybuchu. Pomieszczeniem zagrożonym wybuchem jest takie, w którym wybuch mieszaniny mógłby spowodować przyrost ciśnienia powyżej 5 kPa. Przy prawidłowej wentylacji i detekcji gazu wiele kotłowni tego progu nie osiąga.
Czy da się uniknąć kwalifikacji pomieszczenia jako zagrożonego wybuchem?
Co do zasady tak. Odpowiednio dobrana wentylacja rozcieńczająca, z wywiewem tam, gdzie gromadzi się gaz, pozwala ograniczyć strefę do pomijalnego zasięgu albo utrzymać przyrost ciśnienia poniżej 5 kPa. Trzeba to jednak wykazać obliczeniem, a warunki przenieść do projektu i sterowań.
Czy klimatyzacja na R-32 lub R-290 wymaga oceny zagrożenia wybuchem?
Zależy od ładunku czynnika, kubatury pomieszczenia i wentylacji. Przy niewielkim ładunku w dużym pomieszczeniu zwykle wystarczy potwierdzić to obliczeniem. W zamkniętych pomieszczeniach technicznych z większym ładunkiem ocena jest konieczna, bo czynnik cięższy od powietrza tworzy mieszaninę przy posadzce.
Co oznacza dla budynku pomieszczenie zagrożone wybuchem?
Przepisy techniczno-budowlane stawiają takim pomieszczeniom dodatkowe wymagania, m.in. co do wielkości stref pożarowych, konstrukcji i urządzeń w wykonaniu przeciwwybuchowym. W budynkach wysokich i w częściach podziemnych potrafi to zablokować przyjęty układ funkcjonalny, dlatego warto rozstrzygnąć temat na etapie projektu.
Masz pomieszczenie z gazem, czynnikiem palnym lub pyłem?
Prześlij rzut pomieszczenia i dane instalacji. Powiemy, czy potrzebna jest ocena i czy da się uniknąć kwalifikacji jako pomieszczenia zagrożonego wybuchem.
