Analizy zagrożeń od zbiorników LPG
Budynek nie mieści się w wymaganej odległości od zbiornika albo stacji gazu płynnego? Liczymy rzeczywisty zasięg zagrożeń i dobieramy rozwiązania zamienne do uzgodnienia z komendantem wojewódzkim PSP.
Kiedy potrzebna jest analiza zagrożeń LPG?
Przepisy podają minimalne odległości zbiorników i stacji gazu płynnego od budynków. Na zabudowanych działkach często nie da się ich zachować. Wtedy o dopuszczalności inwestycji decyduje obliczenie, co naprawdę dotrze do elewacji w razie awarii.
- nowy budynek powstaje obok istniejącej stacji gazu płynnego albo zbiornika LPG
- nowy zbiornik LPG ma stanąć przy istniejącym zakładzie, hotelu, szkole lub osiedlu
- rozbudowa albo zmiana sposobu użytkowania budynku w sąsiedztwie stacji LPG zmienia wymaganą odległość
- projekt nie zachowuje odległości z przepisów, a inwestor potrzebuje rozwiązania zamiennego do uzgodnienia z komendantem wojewódzkim PSP
Przykład: 33,4 m zamiast wymaganych 60 m

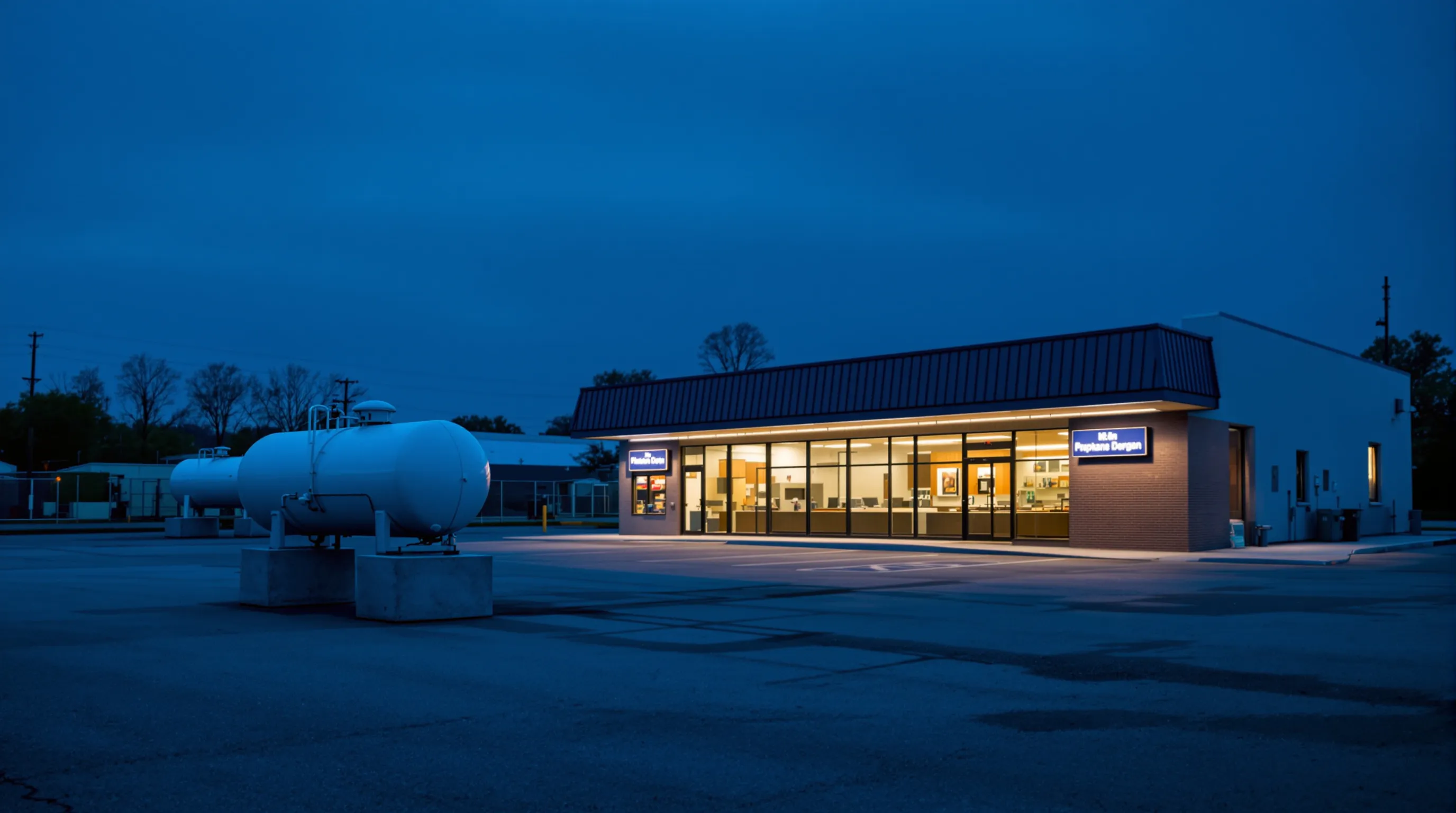

Budynek handlowo-usługowy w Płońsku projektowano obok istniejącej stacji paliw z dwoma naziemnymi zbiornikami LPG po 4850 l. Przepisy wymagały 60 m, a działka pozwalała na 33,4 m.
Obliczenia pokazały, że na elewacji najbliższej stacji promieniowanie cieplne wynosi 8,79 kW/m², a nadciśnienie 3,21 kPa. Oba progi uszkodzeń konstrukcji kończą się przed budynkiem. Pozostałe oddziaływanie zamknęły trzy rozwiązania zamienne: elewacja w klasie A2 od strony stacji, szyby bezpieczne P4A w witrynach i wyjścia ewakuacyjne na elewacjach odwróconych od zbiorników.
budynek 33,4 m
przepis 60 m
Promieniowanie cieplne pożaru strumieniowego ≥ 12,5 kW/m²
28,2 m
Nadciśnienie wybuchu obłoku par ≥ 5 kPa
19,2 m
0102030405060
Odległość od zbiornika w metrach. Linia ciągła: elewacja projektowanego budynku. Linia przerywana: odległość wymagana przepisem.
Co liczymy w analizie
Każdy scenariusz awaryjny kończy się liczbą w punkcie elewacji chronionego budynku. Dzięki temu organ uzgadniający widzi nie ogólne ryzyko, tylko konkretne oddziaływanie na konkretną ścianę.
- Pożar strumieniowy
- Gęstość promieniowania cieplnego na elewacji w kW/m² i zasięg progów zapalenia oraz uszkodzeń.
- Wybuch obłoku par
- Nadciśnienie fali wybuchu w kPa metodą TNO Multi-Energy, z oceną wpływu na przeszklenia i konstrukcję.
- Dyspersja i pożar błyskawiczny
- Zasięg dolnej granicy wybuchowości gazu cięższego od powietrza przy niekorzystnych warunkach atmosferycznych.
- Pożar rozlewiska
- Promieniowanie od kałuży fazy ciekłej, zwykle pomijalne przy szybkim odparowaniu propanu.
- BLEVE
- Ocena częstości zdarzenia. Dla większych zbiorników obliczamy skutki kuli ognistej.
- Efekt domina
- Eskalacja pożaru na sąsiedni zbiornik i jej wpływ na zasięg oddziaływania.
Jak powstaje analiza
- 1

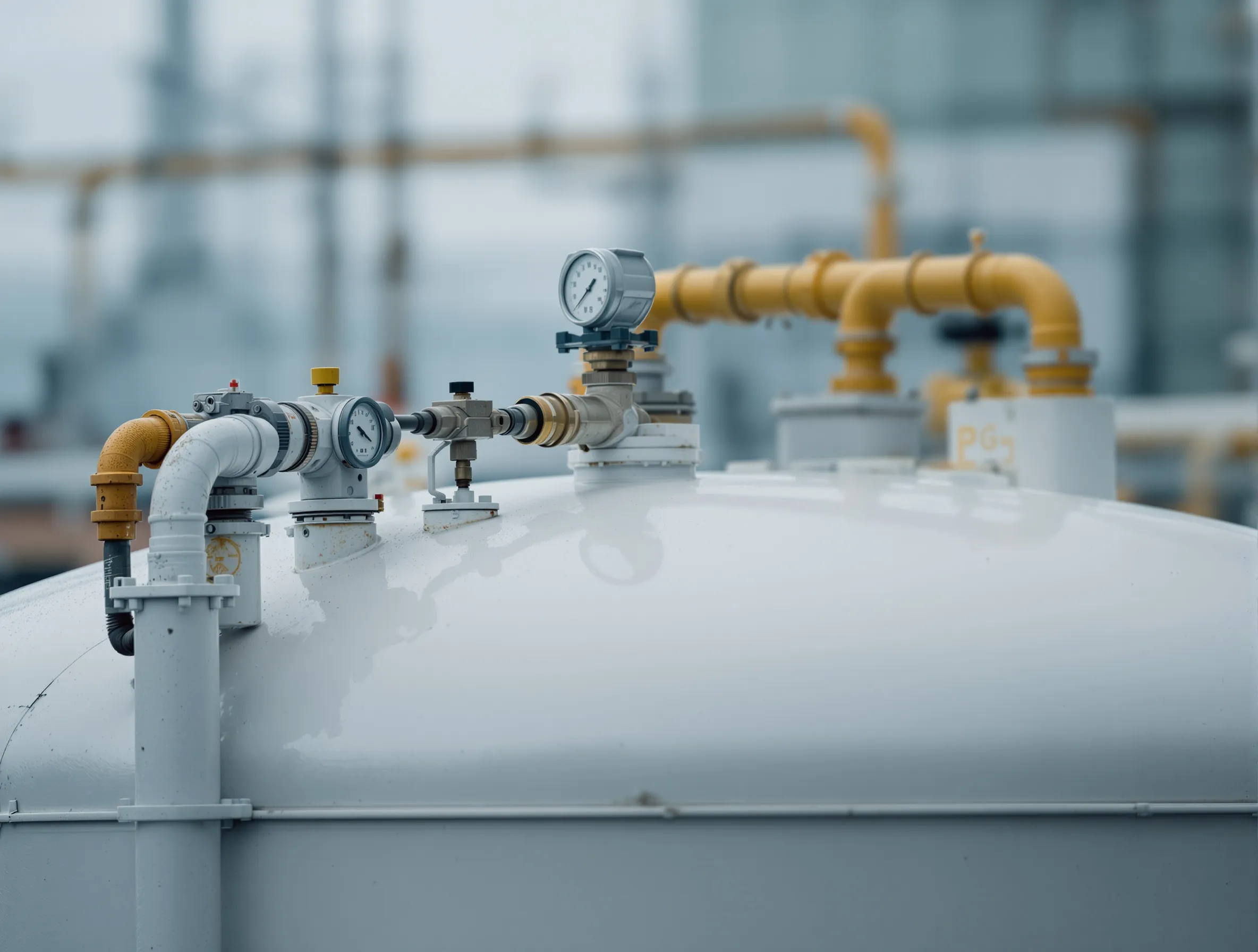

Wizja lokalna i dane zbiornika
Typ i pojemność zbiornika z tabliczki znamionowej, armatura, odległości z mapy i projektu zagospodarowania terenu.
- 2
Scenariusze awaryjne
Drzewo zdarzeń z częstościami opartymi na danych HSE i CNBOP-PIB dla stacji LPG.
- 3
Obliczenia zasięgów
Pełne ciągi obliczeń dla każdego scenariusza, do sprawdzenia krok po kroku przez organ uzgadniający.
- 4
Ocena akceptowalności
Porównanie wyników z progami metodyki Komendy Głównej PSP i klasyfikacja scenariuszy w macierzy ryzyka.
- 5
Środki kompensacyjne i uzgodnienie
Dobór rozwiązań zamiennych, ekspertyza rzeczoznawcy i wniosek do komendanta wojewódzkiego PSP.
Analizę zwykle łączymy z ekspertyzą techniczną, a przy większych instalacjach z oceną według metodyki poważnych awarii przemysłowych.
Rozwiązania zamienne, które stosujemy najczęściej
Każdy środek wynika z konkretnego przekroczenia w obliczeniach. Nie dokładamy zabezpieczeń na wszelki wypadek, bo każde z nich kosztuje inwestora.
- elewacja w klasie reakcji na ogień A1 lub A2 od strony zbiornika
- szyby bezpieczne P4A w przeszkleniach narażonych na nadciśnienie
- brak otworów wentylacyjnych i czerpni przy gruncie od strony zbiornika
- wyjścia ewakuacyjne na elewacjach odwróconych od źródła zagrożenia
- ściana oddzielenia przeciwpożarowego REI 120
- detekcja gazu z automatycznym odcięciem dopływu
Podstawy prawne
- Ustawa z 24 sierpnia 1991 r. o ochronie przeciwpożarowej (rozwiązania zamienne, art. 6a)
- Rozporządzenie Ministra Klimatu i Środowiska z 24 lipca 2023 r. w sprawie warunków technicznych, jakim powinny odpowiadać bazy i stacje paliw płynnych, bazy i stacje gazu płynnego (…) i ich usytuowanie
- Metodyka postępowania w sprawach dotyczących przeciwdziałania poważnym awariom przemysłowym, KG PSP 2018
Metody obliczeń
- TNO Yellow Book (CPR 14E) i Purple Book (CPR 18E)
- API RP 521, model płomienia Chamberlaina
- TNO Multi-Energy dla wybuchu obłoku par
- Britter i McQuaid dla dyspersji gazu ciężkiego
- NFPA 58
FAQ
Najczęściej zadawane pytania
Czy budynek może stanąć bliżej zbiornika LPG, niż wymagają przepisy?
Tak, w trybie rozwiązań zamiennych. Analiza zagrożeń wykazuje, jakie oddziaływanie dociera do budynku przy rzeczywistej odległości, a ekspertyza rzeczoznawcy wskazuje środki, które zapewniają poziom bezpieczeństwa nie gorszy od wynikającego z przepisów. Na tej podstawie komendant wojewódzki PSP może uzgodnić rozwiązanie.
Czym analiza zagrożeń LPG różni się od ekspertyzy ppoż.?
Analiza to część obliczeniowa: scenariusze awaryjne, zasięgi promieniowania cieplnego i nadciśnienia, ocena akceptowalności. Ekspertyza to dokument formalny, który wskazuje niezgodność z przepisami i rozwiązania zamienne. Przy zbliżeniu budynku do zbiornika zwykle opracowujemy oba dokumenty razem.
Jakie dane są potrzebne do analizy?
Projekt zagospodarowania terenu z odległościami, typ zbiornika (naziemny lub podziemny) i jego pojemność, najlepiej zdjęcie tabliczki znamionowej, rzuty i elewacje budynku od strony zbiornika oraz przeznaczenie budynku. Wizję lokalną wykonujemy sami.
Czy analiza uwzględnia BLEVE?
Tak, scenariusz oceniamy zawsze. Dla certyfikowanych zbiorników stacjonarnych do 10 m³ uzasadniamy jego pomijalność danymi o częstości zdarzeń. Dla większych zbiorników wyznaczamy skutki kuli ognistej obliczeniowo.
Ile kosztuje analiza zagrożeń od zbiornika LPG?
Koszt zależy od liczby zbiorników, liczby chronionych budynków i tego, czy potrzebna jest również ekspertyza z wnioskiem do komendanta wojewódzkiego PSP. Wyceniamy indywidualnie po otrzymaniu projektu zagospodarowania terenu.
Budynek za blisko zbiornika LPG?
Prześlij projekt zagospodarowania terenu. Ocenimy, czy odległość da się obronić obliczeniowo i jakich rozwiązań zamiennych będzie wymagać.
